系统描述

垃圾气力管道输送系统是一种高效、智能、卫生的全自动密闭垃圾收集方法，目前在国内的应用范围十分有限，但在欧洲城市新建区及卫星城、世博会、体育运动村等大型城市发展区较为普遍使用，西班牙、葡萄牙两国使用气力管道输送生活垃圾的普及率都已达到10%-20%，在亚洲的应用主要集中在日本、新加坡和香港。目前全球共有近千套垃圾气力管道输送系统在投入使用。这种系统对提高环境质量的作用已逐渐被认同。

垃圾被丢入可回收或者不可回收投放口内（分为室内投放口与室外投放口），电脑程序控制清空输送压缩过程，运行时风机产生真空负压，垃圾以70公里/小时的速度，通过密闭的管道网传输，将垃圾抽吸到收集中心。每次清空一类垃圾。垃圾被导入相应类别集装箱内，装满后有专用的密闭钩臂卡车运走。传送垃圾的气流经过除尘、除臭过滤清洁，达到环保标准后排出。这套系统还可以通过增设特殊大型投放口或特种物料投放口，实现多种垃圾分类。系统组成主要有：垃圾投放口、输送管道、吸气阀、排放阀，控制阀、垃圾收集分离中心、垃圾压缩中心、智能控制系统等。

城市垃圾

城市垃圾负压密闭管道输送收集系统用于替代传统的人工垃圾投放收集装置，该系统为全封闭运行，采用罗茨真空泵或高压离心风机为系统动力源，产生的垃圾通过埋于地面下的管径为DN200-500 的输送管道进行输送；管道内的垃圾来自于地面上的若干个封闭式垃圾投料箱，该投料箱与常规投料箱类似为封闭式可以通过顶部或侧面的活动门进行垃圾的投放；但该投料箱内部采用光电或重力检测装置对所投放的垃圾量进行判断是否立即输送或按照预定时间进行输送，该投放装置上亦可由投放人员进行按钮选择立即输送或由系统默认定时定量输送；由于垃圾具备可回收与不可回收两种，因此可以根据投放处的信号判断是何种成分垃圾，如果是可回收垃圾则自动输送至可回收分离器终端，如果是不可回收则自动输送至不可回收分离器终端；上述分类也可以通过直接安装于地面的两种可回收与不可回收投放口进行独立专用管道输送至相对应的分离器终端；在物料分离过程中由于会有气固两相流进行分离因此系统中的气体的异味如果直接排放将会影响空气环境，系统运行中产生的末端排气可以进行废气收集与过滤，使得排放的空气达标符合排放标准；终端分离器产生的蓬松状态的或散装的垃圾通过阀门卸出后由于体积较大，因此该分离器底部配备有专用的液压式垃圾挤压机，分离出来的垃圾在进入到挤压机后，挤压机会根据进入量会定期进行挤压，其瞬间产生的挤压力可达200-500T，可以将蓬松状态的物料浓缩至原有体积的五分之一，当该挤压机容量装满时可以通过程序发出报警提醒通知相应工作人员进行卡车的装车。

该系统除垃圾投放口外其余装置均可位于地面下，终端垃圾压缩房可以位于地下室内以减少噪音排放与占用地面空间，系系统描述地面上的若干个垃圾投放点通过管道输送至地面下的垃圾收集箱进行分离并压缩可回收与不可回收垃圾投放后的区分收集分离并压缩统的噪音源10 米内最大噪音排放为≤70dB，且为瞬间或非连续性产生。系统运行功率消耗为智能型可以根据垃圾投放量的多少或开启投放口数量的多少进行风机动力系统的起停或动力系统的优化分配以节约能源；上述系统可以收集1 km2 以上范围内所产生的垃圾，投料口数量可以多达上百个，系统运行操作维护人员仅需2 人即可。

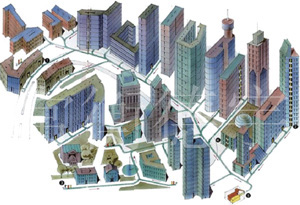

地面上的若干个垃圾投放点通过管道输送至地面下的垃圾收集箱进行分离并压缩

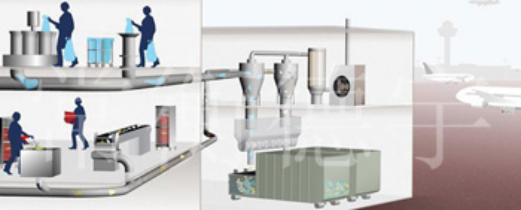

可回收与不可回收垃圾投放后的区分收集分离并压缩

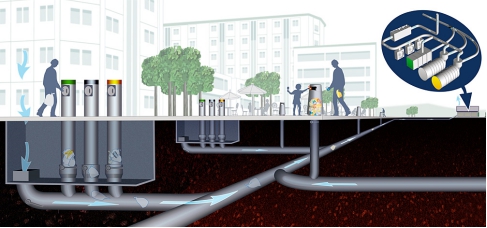

投放垃圾均通过埋设于地面下的输送管网进行全程密闭传输

l 小区垃圾输送

小区内地面上垃圾投放口，室内垃圾投放口，楼层内垃圾投放口的若干个投放点均通过埋设于地面下若干输送管线输送至地下室的集中收集点，并最终进行垃圾的分离、归类与压缩。

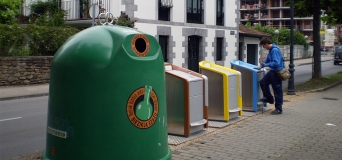

地面上的垃圾投放箱，区分所投放物料的种类，便于末端收集系统的归类收集。

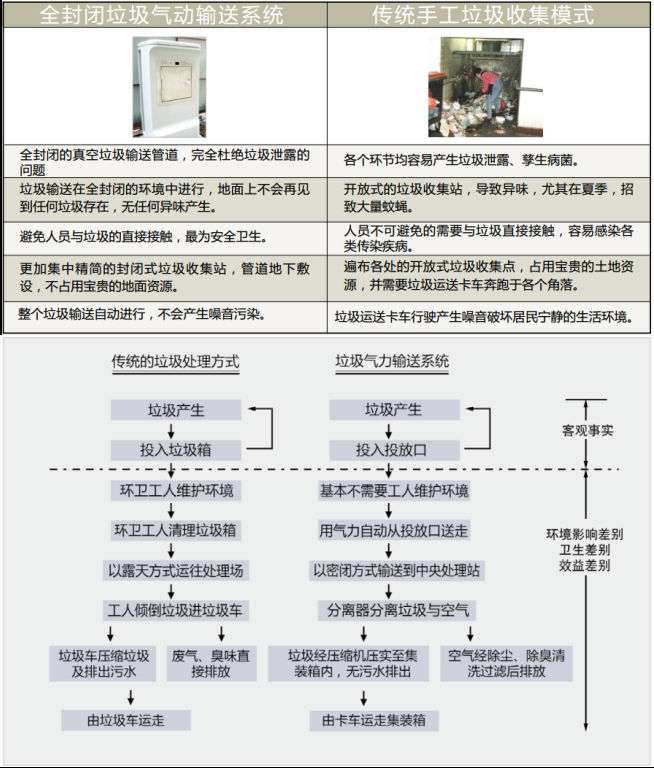

垃圾输送与传统手工垃圾收集对比

垃圾输送的优点：

（1）环境优雅：气力输送系统垃圾完全密闭收集与运输，可以使整个区域环境得到有效改善。小区内可取消手推车、垃圾桶、垃圾箱房等传统的收集工具与设施，有效的减少了二次污染。系统能基本避免人力车等垃圾运输工具穿行于居住区，有利于保持清爽的居住环境。（2）清运及时：气力输送系统可通过设在投放口的感应设备显示垃圾的贮存状况及时调整清理次数，避免垃圾外溢。（3）占地较小：收集管道设置在管道沟内，垃圾收运管道设置在地下，可有效减少垃圾箱房等占地面积。（4）交通量少：通过管道将垃圾输送到收集中心，减少了垃圾车在小区内的运输，能有效的减少重型卡车对小区居民的影响，减少空气污染、降低噪音。（5）条件改善：气力输送系统全自动运行，显著降低垃圾收集劳动强度，提高收集效益，优化环卫工人劳动环境。（6）系统灵活：气力输送系统有多种系统形式，可灵活应对不同的功能要求。垃圾投放口设在用户附近地点，投放便利。垃圾收集过程在密闭管道及收集中心内完成，不受任何天气的影响。整个系统自动运行，可靠性能高，可全天候工作。

该系统可以运用于政府办公大楼、大型体育场馆、博物馆、大型商业活动中心、大型游乐场、景区公园、机场及高档小区等场合；使用该系统后地面可以告别手推或机动垃圾车收集输送垃圾的历史，告别时闻地面垃圾箱内散发出的阵阵异味，告别垃圾箱周围苍蝇飞舞的场景；真正达到了当前所倡导的低碳、环保、节能、系统让生活更美好的理念！
